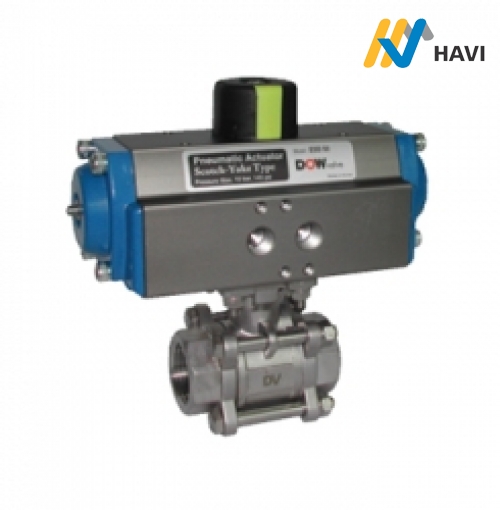

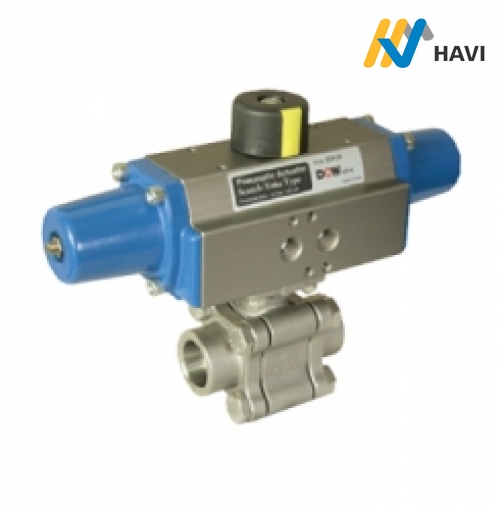

VAN BI ĐIỀU KHIỂN BẰNG KHÍ NÉN
Van bi khí nén sẽ biến năng lượng từ khí nén này thành chuyển động, chuyển động này có thể là chuyển động tròn hay thẳng phụ thuộc vào kiểu của bộ truyền động. Truyền động bằng khí nén nhanh hơn truyền động bằng điện. Tốc độ truyền động có thể được điều chỉnh thông qua cơ cấu kiểm soát. Có thể sử dụng phương pháp đóng mở khẩn cấp hoặc dùng van xả (loại tác động đơn hay kết cấu có lò xo giữ lại - single acting type or spring return type). Có thể được dùng cho các loại van có yêu cầu đóng, mở thường xuyên. Kết cấu đơn giản do đó dễ bảo trì sửa chữa. Công suất đầu ra(Output power) có thể được thay đổi dễ dàng nhờ sự thay đổi áp suất khí nén cung cấp (chỉ áp dụng cho kiểu hình tác động kép). Có thể sử dụng để kiểm soát (điều chỉnh) lưu lượng (slot ring control = flow control). Có thể được sử dụng không cần các bộ phận chống cháy nổ kể cả trong khu vực luật pháp yêu cầu.
Ứng dụng
Van bi đóng mở bằng khí nén áp dụng cho những nhà máy dùng cho dây chuyền tự động ít vận hành của con người hơn.
- End connection:
* Screwed : BS21 1973(BSPT),ANSI B2.1(NPT),DIN 259/2999,ISO 228
- ISO5211 Direct mounting pad
- Hex bar
- Long neck mounting pad
- Blow-out proof stem
- Solid ball
- Investment casting body

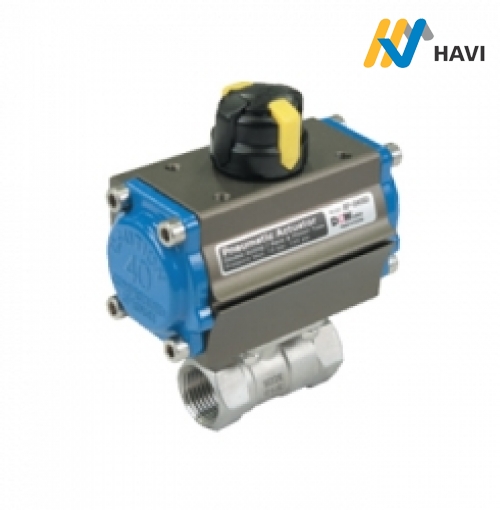

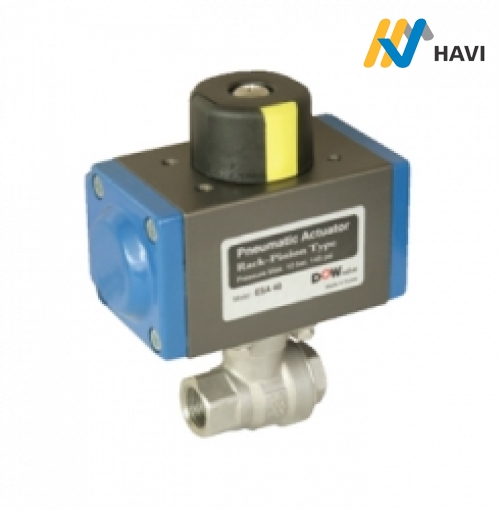

AVP-02(D,S)
2-Piece Ball Valve
Max. Pressure
: 1000PSI (70㎏/㎠) W.O.G.
Max. Temperature
: 160℃
Ball
: Full flow
Material
: ASTM A351-CF8M(1.4408)
ASTM A351-CF8 (1.4308)
첨부파일1
AVP-02(D).dwg
첨부파일2
AVP-02(S).dwg
- End connection :
* Screwed
BS21 1973(BSPT), ANSI B2.1(NPT),
DIN 259/2999, ISO 228
- ISO5211 Direct mounting pad
- Investment Casting body & end cap
- Blow-out proof stem
- ISO 5211 direct mounting pad
- Easy in-line maintenance
- Blow-out proof stem
- Silver plated nut standard
- Heat treated ferrules standard
- AP / BA Grade
- RO cleaned, clean room packaged with class
- 10,000 & Oil Free
- Helium leak test approved
AVP-01(D,S).dwg
