Van Bướm Điều Khiển Điện

Lượt xem:
571
Giá:
Liên hệ
Số lượng:

- +

Đặt hàng

Tổng quan
Thông số kỹ thuật
Bình luận

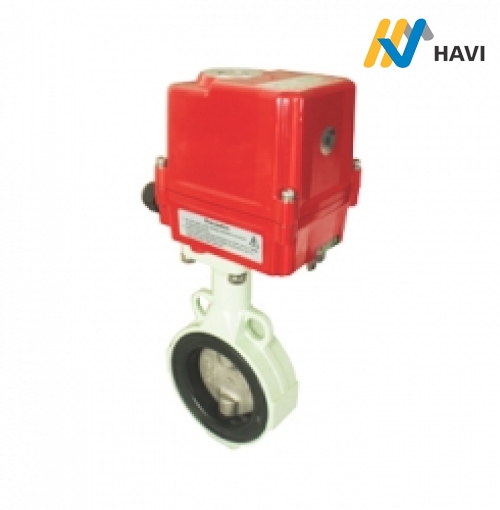

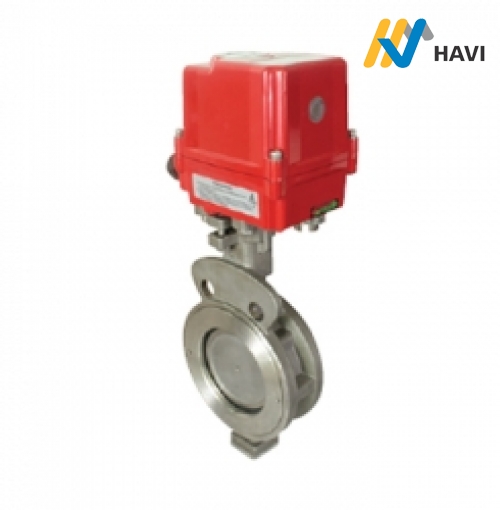

VAN BƯỚM ĐIỂU KHIỀN BẰNG ĐIỆN

Van bướm điện được đóng mở bằng bộ giảm tốc truyền lực đến trục điều khiển (được kết nối với trục của van). Kiểm soát vị trí đóng mở van bướm sẽ được thực hiện thông qua công tắc giới hạn. Một vị trí của đĩa cam sẽ ấn vào bánh đà để ngắt dòng điện. Khả năng được kiểm soát bằng mạch điện cho phép dễ dàng lập trình cho các chu trình tuần tự. Hiện tượng búa nước có thể được loại bỏ hay giảm thiểu tối đa nhờ vào tốc độ truyền độn thấp hơn so với kiểu van điện từ (Solenoid valve).

Ứng dụng

Van bướm điện dùng cho thiết bị tự động trong quá trình sản xuất dây chuyền tự động cung cấp nước

Electric

AVE-13

AL, Electric

AVE-14

H/P 10K, Electric

AVE-15

H/P 20K, Electric

AVE-16

AVE-13

Electric

Type of body	: Wafer
Flange	: JIS 10K
Max. Pressure	: 10㎏/㎠ (0.98MPa)

- Material :
Body : Cast Iron, Cast Steel, Ductile Iron, Stainless Steel
Disc : Stainless Steel, Aluminium Bronze
Stem : SS 410
Seat : EPDM, NBR, PTFE, VITON
- Max. Temperature :
EPDM (-20℃ to +120℃)
NBR (-10℃ to +80℃)
- Test :
Body = 15㎏/㎠ (1.47MPa)
Seat = 11㎏/㎠ (1.08MPa)

OPTION
- Lug body
- Flange body
- Size : 14″~48″
- Coating disc (PFA, Viton)
- EXA : Explosionproof EexdⅡBT4 (RE-010~060)
- WTA : Watertight Enclosure (IP68)
- PCU : Proportional Control Unit (in/out, 4~20mA, 0-10VDC)
- PIU : Potentiometer (1K~10KΩ)
- CPT : Current Position Transmitter (output 4~20mA)
- DCM : 24VDC Motor (RE-006~060)

Features

FLOOR PLAN

ACTUATOR

ACTUATOR
- Power : 110/220VAC, 50/60Hz, 1PH (RE-006~060), 380/440VAC, 50/60Hz, 3PH (RE-015~060) - ISO5211 mounting base : F03 / 05 / 07 (RE-006), Manual Override (RE-006), Declutching Manual Handwheel (RE-010~060) - Weather proof (IP67)

DIMENSIONS

SIZE		ød	L	H	A	B	N-Øh	BODY / ACTUATOR	Stem / ISO5211	BOLT	TORQUE
Inch	mm	ød	L	H	A	B	N-Øh	BODY / ACTUATOR	Stem / ISO5211	BOLT	N.m	Kg.m
1-1/2"	40A	38.0	33	313	105	126	4-16	AV-13 / RE-006	11mm / F07	HEX6×30	15	1.5
2"	50A	51.5	43	323	105	126	4-19	AV-13 / RE-006	11mm / F07	HEX6×30	19	1.9
2-1/2"	65A	63.5	46	343	105	126	4-19	AV-13 / RE-006	11mm / F07	HEX6×30	28	2.9
3"	80A	78.0	46	366	105	126	4-19	AV-13 / RE-006	11mm / F07	HEX6×30	34	3.5
4"	100A	101.5	52	396	105	126	8-19	AV-13 / RE-006	11mm / F07	HEX6×30	47	4.8
5"	125A	125.0	56	529	170	258	8-22	AV-13 / RE-010	14mm / F07	HEX6×30	71	7.2
6"	150A	148.0	56	589	229	338	8-22	AV-13 / RE-015	14mm / F07	HEX6×30	108	11
8"	200A	198.0	60	660	229	338	8-22	AV-13 / RE-020	17mm / F07	HEX8×30	177	18
10"	250A	248.0	68	803	259	368	12-25	AV-13 / RE-050	17mm / F10	HEX8×30	373	38
12"	300A	298.0	78	865	259	368	12-25	AV-13 / RE-060	22mm / F10	HEX8×30	490	50

AVE-14

AL, Electric

Type of body	: Wafer
Flange	: JIS 10K
Face to face dimension	: ISO 5752
Top flange dimension	: Bolt hole ISO 5211

- Material :
Body : Aluminum Alloy Diecast (ADC-12)
Disc : Stainless Steel (304, 316)
Stem : Stainless Steel (304, 316)
Seat : EPDM, NBR
- Max. Pressure : 10㎏/㎠ (0.98MPa)
- Max. Temperature :
EPDM (-20℃ to +120℃)
NBR (-10℃ to +80℃)
- Test :
Body = 15㎏/㎠ (1.47MPa)
Seat = 11㎏/㎠ (1.08MPa)
- Light weight & compact

OPTION
- Long bonnet
- EXA : Explosionproof EexdⅡBT4 (RE-010~050)
- WTA : Watertight Enclosure (IP68)
- PCU : Proportional Control Unit (in/out, 4~20mA, 0-10VDC)
- PIU : Potentiometer (1K~10KΩ)
- CPT : Current Position Transmitter (output 4~20mA)
- DCM : 24VDC Motor (RE-006~050)

ACTUATOR

ACTUATOR
- Power : 95~245VAC/1PH, 24VDC (RE-004), 110/220VAC, 50/60Hz, 1PH (RE-006~050), 380/440VAC, 50/60Hz, 3PH (RE-015~050) - ISO5211 mounting base : F03 / 04 / 05 (RE-004), F03 / 05 / 07 (RE-006) - Manual Lever (RE-004), Manual Override (RE-006), Declutching Manual Handwheel (RE-015~050) - Weather proof (IP67)

DIMENSIONS

SIZE		ød	øD	L	H	A	B	BODY / ACTUATOR	Stem / ISO5211	TORQUE
Inch	mm	ød	øD	L	H	A	B	BODY / ACTUATOR	Stem / ISO5211	N.m	Kg.m
1-1/4"	32A	45	80	33	294.3	88.6	89.8	AV-14 / RE-004	9mm / F04,05	11.8	1.2
1-1/2"	40A	45	80	33	294.3	88.6	89.8	AV-14 / RE-004	9mm / F04,05	11.8	1.2
2"	50A	55	100	40	317.3	88.6	89.8	AV-14 / RE-004	9mm / F04,05	11.8	1.2
2-1/2"	65A	65	120	43	334.3	88.6	89.8	AV-14 / RE-004	9mm / F05	19.1	1.9
3"	80A	80	130	43	359.3	88.6	89.8	AV-14 / RE-004	11mm / F05,07	27.5	2.8
4"	100A	100	155	50	392	105	126	AV-14 / RE-006	11mm / F05,07	44.1	4.5
5"	125A	125	185	53	530	170	258	AV-14 / RE-010	14mm / F05,07	72.6	7.4
6"	150A	150	215	53	593	229	338	AV-14 / RE-015	14mm / F07	107.9	11
8"	200A	200	265	63	668	229	338	AV-14 / RE-020	17mm / F10	171.6	17.5
10"	250A	250	327	63	769	259	368	AV-14 / RE-030	22mm / F10	264.8	27
12"	300A	300	370	75	829	259	368	AV-14 / RE-050	22mm / F10	362.9	37

AVE-15

H/P 10K, Electric

Type of body	: Wafer
Flange	: JIS 10K/20K, ANSI 150LBS
Face to face dimension	: ISO 5752
Top flange dimension	: Bolt hole ISO 5211
Stem dimension	: Square drive to ISO 5211

- Double eccentric (offset) disc
- Material :
Body : Ductile iron, Cast steel
Stainless steel (304, 316)
Disc : Stainless steel (304, 316 & 316L)
Stem : Stainless steel (304, 316, 316L & 630)
Seat ring : PTFE, RTFE, Metal
- Vacuum equipment (up to 10-5 Torr)
- Max. Temperature :
PTFE (-60℃ to +160℃)
RTFE (-60℃ to +200℃)
Metal (-120℃ to +450℃)

OPTION
- Lugged body
- Long bonnet
- EXA : Explosionproof EexdⅡBT4 (RE-010~060)
- WTA : Watertight Enclosure (IP68)
- PCU : Proportional Control Unit (in/out, 4~20mA, 0-10VDC)
- PIU : Potentiometer (1K~10KΩ)
- CPT : Current Position Transmitter (output 4~20mA)
- DCM : 24VDC Motor (RE-006~060)

Features

FLOOR PLAN

ACTUATOR

ACTUATOR
- Power : 95~245VAC/1PH, 24VDC (RE-004), 110/220VAC, 50/60Hz, 1PH (RE-006~060) 380/440VAC, 50/60Hz, 3PH (RE-015~060) - ISO5211 mounting base : F03 / 04 / 05 (RE-004), F03 / 05 / 07 (RE-006) - Manual Lever (RE-004), Manual Override (RE-006), Declutching Manual Handwheel (RE-010~060) - Weather proof (IP67)

DIMENSIONS

SIZE		ød	L	H	A	B	BODY / ACTUATOR	Stem / ISO5211	TORQUE
Inch	mm	ød	L	H	A	B	BODY / ACTUATOR	Stem / ISO5211	N.m	Kg.m
3/4"	20A	28	33	217	88.6	89.8	AV-15 / RE-004	9mm / F07	12	1.2
1"	25A	28	33	217	88.6	89.8	AV-15 / RE-004	9mm / F07	12	1.2
1-1/4"	32A	37	33	232	88.6	89.8	AV-15 / RE-004	9mm / F07	12	1.2
1-1/2"	40A	37	33	232	88.6	89.8	AV-15 / RE-004	9mm / F07	12	1.2
2"	50A	49	43	287	88.6	89.8	AV-15 / RE-004	11mm / F07	13	1.3
2-1/2"	65A	62	47	297	88.6	89.8	AV-15 / RE-004	11mm / F07	23	2.3
3"	80A	73	48	336	88.6	89.8	AV-15 / RE-004	11mm / F07	32	3.2
4"	100A	95	54	376	105	126	AV-15 / RE-006	11mm / F07	51	5.1
5"	125A	122	57	438	170	258	AV-15 / RE-010	14mm / F07	85	9
6"	150A	141	57	483	229	338	AV-15 / RE-015	17mm / F07	124	12.4
8"	200A	194	64	558	259	368	AV-15 / RE-030	22mm / F10	199	20
10"	250A	238	72	654	259	368	AV-15 / RE-050	22mm / F12	307	31
12"	300A	178	81	749	259	368	AV-15 / RE-060	27mm / F12	425	43
