Mô tả sản phẩm

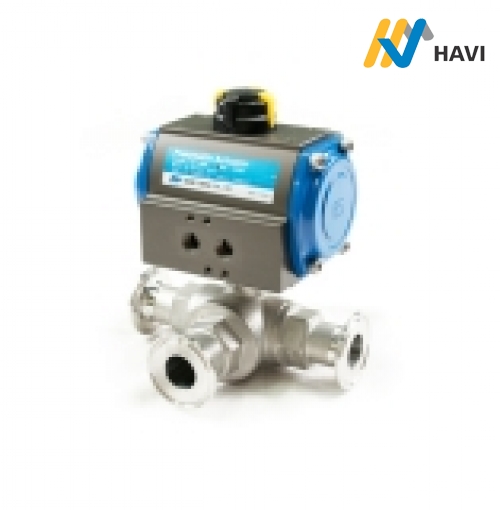

1. Tên gọi: VAN VI SINH ĐIỀU KHIỂN BẰNG KHÍ NÉN
Van vi sinh đống mở bằng khí nén sẽ biến năng lượng từ khí nén này thành chuyển động tròn hay thẳng phụ thuộc vào kiểu của bộ truyền động piston.
2. Ứng dụng
Van vi sinh đóng mở bằng khí nén áp dụng cho những trong nhà máy thực phẩm, rựu bia, nước giải khát và dược phẩm, dùng cho dây chuyền tự động ít vận hành của con người hơn.
 |
| 2 Way Sanitary Ball Valve |
| SVP-01 |
|
 |
| 3 Way Sanitary Ball Valve |
| SVP-02 |
|
 |
| Sanitary Butterfly Valve |
| SVP-03 |
|
 |
| 2 Way Sanitary Ball Valve |
| SVP-04 |
|
 |
| 3 Way Sanitary Ball Valve |
| SVP-05 |
|
 |
| Sanitary Butterfly Valve |
| SVP-06 |
|
 |
| Diaphragm Valve |
| SVP-07 |
|
 |
| Diaphragm Valve |
| SVP-08 |
|
 |
| Y-Globe Valve |
| SVP-09 |
|
 |
| Y-Globe Valve |
| SVP-10 |
|
 |
| 3 Way Block Valve |
| SVP-11 |
|
3. ACTUATOR(DOUBLE ACTING, SINGLE ACTING)
| Accessories |
+ Solenoid valve(Weather, Explosion proof)
+ Limit switch box(Weather, Explosion proof)
+ Electro-pneumatic positioner
+ Filter regulator unit |
+ Speed controller
+ Silencer(Metal)
+ One touch fitting(6Φ, 8Φ) |
4. MATERIALS LIST
| NO. |
PART |
MATERIAL |
| 1 |
BODY |
ASTM A351-CF8M |
| 2 |
INSCREWED PART |
SS 316 |
| 3 |
BALL |
ASTM A351-CF8M |
| 4 |
BALL SEAT |
PTFE |
| 5 |
THRUST WASHER |
PTFE |
| 6 |
STEM |
PTFE |
| 7 |
O-RING |
VITON |
| 8 |
GLAND |
SS 304 |
| 9 |
JOINT GASKET |
PTFE |
| 10 |
STEM PACKING |
PTFE |
| 11 |
BODY |
ALUMINUM ALLOY |
| 12 |
COVER |
ALUMINUM ALLOY |
5. DIMENSIONS Model:AVP- 01(D)
| SIZE |
Ød |
L |
H |
A |
BODY / ACTUATOR |
Stem /
ISO5211 |
TORQUE
(N.m) |
WEIGHT
(kg) |
| Inch |
mm |
| 3/8″ |
10A |
7 |
45 |
99 |
97 |
AV-01 / RP-040SD |
9mm / F03 |
0.6 |
1.40 |
| 1/2″ |
15A |
9.2 |
55 |
101 |
97 |
AV-01 / RP-040SD |
9mm / F03 |
1.15 |
1.40 |
| 3/4″ |
20A |
12.5 |
60 |
107 |
97 |
AV-01 / RP-040SD |
9mm / F03 |
1.75 |
1.43 |
| 1″ |
25A |
15 |
73 |
110 |
97 |
AV-01 / RP-040SD |
9mm / F03 |
2.50 |
1.49 |
| 1-1/4″ |
32A |
20 |
78 |
113 |
97 |
AV-01 / RP-040SD |
9mm / F03 |
4.00 |
1.70 |
| 1-1/2″ |
40A |
25 |
89 |
117 |
162 |
AV-01 / RP-050SD |
11mm / F05 |
6.20 |
2.73 |
| 2″ |
50A |
32 |
100 |
125 |
162 |
AV-01 / RP-050SD |
11mm / F05 |
8.30 |
3.05 |
5. DIMENSIONS Model:AVP- 01(S)
| SIZE |
Ød |
L |
H |
A |
BODY / ACTUATOR |
Stem /
ISO5211 |
TORQUE
(N.m) |
WEIGHT
(kg) |
| Inch |
mm |
| 3/8″ |
10A |
7 |
45 |
99 |
97 |
AV-01 / RP-040SS |
9mm / F03 |
0.6 |
1.40 |
| 1/2″ |
15A |
9.2 |
55 |
101 |
97 |
AV-01 / RP-040SS |
9mm / F03 |
1.15 |
1.40 |
| 3/4″ |
20A |
12.5 |
60 |
107 |
97 |
AV-01 / RP-040SS |
9mm / F03 |
1.75 |
1.43 |
| 1″ |
25A |
15 |
73 |
110 |
97 |
AV-01 / RP-040SS |
9mm / F03 |
2.50 |
1.49 |
| 1-1/4″ |
32A |
20 |
78 |
113 |
97 |
AV-01 / RP-040SS |
9mm / F03 |
4.00 |
1.70 |
| 1-1/2″ |
40A |
25 |
89 |
117 |
162 |
AV-01 / RP-050SS |
11mm / F05 |
6.20 |
2.73 |
| 2″ |
50A |
32 |
100 |
125 |
162 |
AV-01 / RP-050SS |
11mm / F05 |
8.30 |
3.05
|
