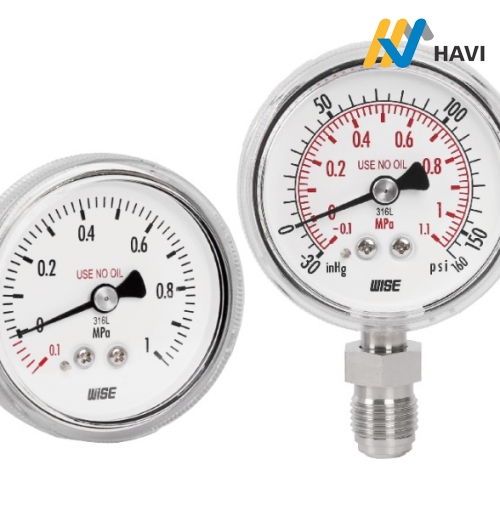

ĐỒNG HỒ ÁP SUẤT P830 ( BA GRADE ) WISE
Vật liệu: Inox
Đường kính mặt: 35 (1 1/2″), 50 (2″) và 63 mm (2 1/2″)
-
1850
-
Liên hệ
-
- +
- Tổng quan
- Thông số kỹ thuật
- Bình luận
1. Giới thiệu đồng hồ áp suất P830
Được sản xuất bởi Wise, Hàn Quốc, một thương hiệu hàng đầu về ngành thiết bị đo. Đồng hồ áp suất Wise P830 được thiết kế để đo lưu chất có độ tinh khiết cao, và thường được sử dụng trong ngành công nghiệp bán dẫn, điện tử, y tế, công nghệ sinh học và dược phẩm.
Sản phẩm được phân phối duy nhất tại Wise Việt nam.
3. Các thông số kỹ thuật P830
✦ Đường kính danh nghĩa – đường kính mặt:
- 35 (1 1/2″), 50 (2″) và 63 mm (2 1/2″)
✦ Dải đo :
- -0,1 ~ 0 đến 0 ~ 28 MPa
✦ Áp suất làm việc:
- Steady pressure : 75 % of full scale value
- Fluctuating pressure : 67 % of full scale value
✦ Nhiệt độ làm việc :
- Ambient : -40 ~ 65°C
- Fluid : max 100°C
✦ Dầu làm đầy:
- Dầu Silicone
✦ Cấp chính xác:
- Lớp A: 50 (2″) và 63 mm (2 1/2″)
- Lớp B: 35 (1 1/2″), 50 (2″) và 63 mm (2 1/2″)
✦ Hiệu ứng nhiệt độ :
- Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn (20℃) sẽ được ảnh hưởng khoảng ± 0,4% trên 10℃ của thang đo đầy đủ.
3. Vật liệu và tiêu chuẩn kết nối và tính năng của đồng hồ P830
Chân kết nối áp suất |
|
Ống Bourdon |
|
Vỏ | Loại 304SS, được đánh bóng bằng điện với giảm áp |
Viền và kính quan sát | Polycarbonate khóa xoắn |
Bộ phận chuyển động | Thép không gỉ |
Số và dải đo in trên mặt đồng hồ |
|
Kim đồng hồ | Hợp kim nhôm sơn đen |
Tỷ lệ rò rỉ khí Heli | Đã thử nghiệm để xác nhận tốc độ rò rỉ dưới 10 mbar • ℓ / giây |
Tuỳ chọn | 100 mm: P252 |
Chứng chỉ | ATEX Ex II GD c IIC TX |
4. Tỷ lệ rò rỉ khí Heli
Kiểm tra tỷ lệ rò rỉ Heli được sử dụng để tìm các rò rỉ nhỏ hoặc rò rỉ lớn hơn với khối lượng lớn hơn. Heli được sử dụng làm khí đánh dấu và nồng độ của nó được đo. Hướng dẫn kiểm tra rò rỉ heli này nên phác thảo những điều cơ bản của việc sử dụng phương pháp kiểm tra rò rỉ này.
Heli là một trong những phân tử khí nhỏ nhất và trơ. Là chất trơ, helium tương đối an toàn để sử dụng (thay vì hydro) và sẽ không phản ứng với bất kỳ vật liệu nào trong bộ phận được thử nghiệm. Trong hầu hết các ứng dụng kiểm tra rò rỉ heli, một khối phổ kế được sử dụng để phát hiện heli. Mặc dù, cũng có thể sử dụng thiết bị phân tích khí dư.
Việc kiểm tra tỷ lệ rò rỉ khí Heli nói chung có thể nhạy hơn từ một nghìn đến một triệu lần so với việc sử dụng kỹ thuật phân rã áp suất.
5. Polycarbonate
Áp kế P830 có kính quan sát được chế tạo từ vật liệu Polycarbonate. Đây là một nhóm các polyme nhiệt dẻo có chứa các nhóm cacbonat trong cấu trúc hóa học của chúng. Nhựa polycarbonate được sử dụng trong kỹ thuật là vật liệu bền, cứng và một số loại trong suốt về mặt quang học. Chúng dễ dàng gia công, đúc khuôn và tạo hình nhiệt. là một vật liệu bền có khả năng chống va đập cao và chống bị chày xước.
