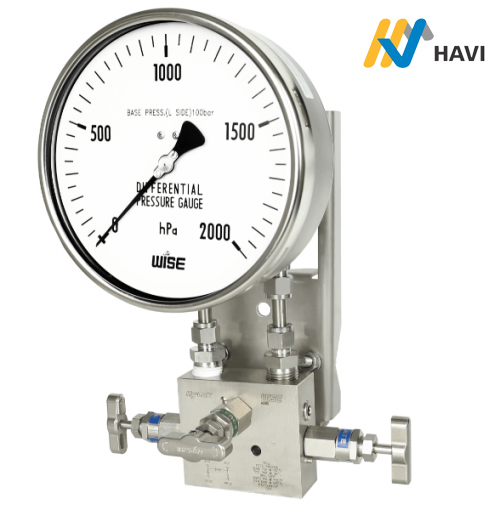

ĐỒNG HỒ CHÊNH ÁP P660 ( SERIES P661, P662 ) WISE

ĐỒNG HỒ CHÊNH ÁP P660 ( SERIES P661, P662 ) WISE

Model: P660 ( serise P661 – P662 )
Vật liệu: Inox 316Hi / 316L / 304
Đường kính mặt: 100 và 160 mm
  • 1872
  • Liên hệ
  • - +
  • Tổng quan
  • Thông số kỹ thuật
  • Bình luận

1. Giới thiệu đồng hồ chênh áp P660

Đồng hồ chênh áp P660  là dòng máy đo chênh áp được thiết kế để đo sự chênh lệch áp suất của hệ thống từ ​​4 kPa đến 2,5 MPa và ở áp suất tĩnh 10, 25 MPa. Series P661 – P662 thuộc dòng Đồng hồ áp suất Wise, chúng hoạt động bằng cách sử dụng màng ngăn và được thiết kế với cấu trúc có thể bảo vệ màng ngăn khỏi áp suất quá mức và có thể được sử dụng để đo chênh lệch áp suất của bộ lọc, đồng hồ đo lưu lượng, v.v. bằng cách sử dụng lỗ thoát , hoặc để đo mực nước của bể chứa.

Sản phẩm được phân phối duy nhất tại Wise Việt nam.

2. Các thông số kỹ thuật P660

✦ Đường kính mặt – Đường kính danh nghĩa :

  • 100 and 160 mm

✦ Đơn vị đo :

  • MPa, kPa, bar, mbar

✦ Dải đo :

  • 0 ~ 4 kPa đến 0 ~ 40 kPa
  • Flange size / DN 140, Max. static / 10 and 25 MPa
  • 0 ~ 60 kPa đến 0 ~ 2,5 MPa
  • Flange size / DN80, Max. static / 25 MPa

✦ Nhiệt độ làm việc :

  • Môi trường: – 20 ~ 65oC
  • Chất lỏng: max 100oC

✦ Hiệu ứng nhiệt độ :

Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn ( 20oC ) ​​sẽ được ảnh hưởng trong khoảng ± 0,5% trên 10oC toàn thang đo.

✦ Cấp chính xác :

  • ±1.0 % of full scale
  • ±1.6 % of full scale

✦ Degree of protection

  • EN60529 / IEC529 / IP55

3. Vật liệu và tiêu chuẩn kết nối P660

Bộ phận kết nối áp suất Thép không gỉ (316L SS)
Màng ngăn
  • 316 Ti : Flange size / DN140 (Low side and high side)
  • 316L SS : Flange size / DN80 (Low side ) / Duratherm 600 (High side)
Vỏ Thép không gỉ (304SS)
Dầu Dầu silicone
Kính quan sát Safety glass
Số trên mặt đồng hồ Nhôm trắng sơn đen
Kim đồng hồ Hợp kim nhôm đen
Tiêu chuẩn kết nối với hệ thống
  • 1/4″ NPT(F)
  • 1/2″ NPT(F) at 3-way and 5-way manifold valve
Bộ phận phụ trợ Mounting bracket for 2″ pipe mounting with silver gray finished steel
Tuỳ chọn
  • Remote seal – Not available with less than 40 kPa of differential pressure range
  • Mounting bracket with 316SS for 2″ pipe
  • 3-way and 5-way manifold valve
  • 3-way and 5-way manifold valve (Monel)

4. Cấu tạo và nguyên lý hoạt động của đồng hồ chênh áp P660

Đồng hồ đo áp suất Wise có áp suất đến trong phần chuyển đổi áp suất của phía áp suất cao và phần chuyển đổi áp suất của phía áp suất thấp, Diaphragm ( Màng ngăn ) sẽ co lại do chênh lệch áp suất giữa hai điểm. Sau đó, Rod được kết nối với màng ngăn sẽ di chuyển theo hướng phải hoặc trái. Khi đó Shaft và Post được kết nối với bộ phận hiển thị, kim đồng hồ sẽ di chuyển tuỳ theo độ chênh lệch đo được và cho biết áp suất chênh lệch.

5. Lưu ý khi sử dụng đồng hồ chênh áp P660

Khi sử dụng Đồng hồ chênh áp Wise P660 ( series P661 – P662 ) chúng ta cần lưu ý một số điều sau:

  1. Để ngăn ngừa hư hỏng của bộ phận đo vi sai, hãy vận hành đồng hồ đo cùng với 3-way and 5-way manifold valve và kiểm tra đầu vào của dòng áp suất cao – thấp trước khi lắp đặt.
  2. Bộ phận đo chênh lệch áp suất phải được lắp đặt ở vị trí cao hơn so với bộ phận khuếch tán áp suất trong quá trình đo áp suất chất khi và thấp hơn trong quá trình đo chênh lệch áp suất chất lỏng.
  3. Với hệ thống có chất lỏng ăn mòn, bạn phải chọn màng ngăn chống ăn mòn hoặc side diaphragm.
  4. Trong trường hợp bạn chọn side diaphragm thì high side và low side không được lắp đặt vào cùng một lúc.
  5. Zero point adjustment được điều chỉnh bằng cách vặn vít bên trong đồng hồ, khi đó người sử dụng cần tháo nắp dầu trên đỉnh đồng hồ để có thể điều chỉnh.
  6. Trong trường hợp hoạt động trong chất lỏng có nhiệt độ cao, sử dụng seal pot để giữ chất lỏng đi vào của máy đo ở nhiệt độ cho phép.
