VAN 3 NGÃ AVP-07,08(D,S)

VAN 3 NGÃ ĐIỀU KHIỂN BẰNG KHÍ NÉN

Mã SP:
HAVI-DV04
Lượt xem:
366
Giá:
Liên hệ
Số lượng:

- +

Đặt hàng

Tổng quan
Thông số kỹ thuật
Bình luận

Van 3 ngã khí nén sẽ biến năng lượng từ khí nén này thành chuyển động, chuyển động này có thể là chuyển động tròn hay thẳng phụ thuộc vào kiểu của bộ truyền động. Truyền động bằng khí nén nhanh hơn truyền động bằng điện. Tốc độ truyền động có thể được điều chỉnh thông qua cơ cấu kiểm soát. Có thể sử dụng phương pháp đóng mở khẩn cấp hoặc dùng van xả (loại tác động đơn hay kết cấu có lò xo giữ lại - single acting type or spring return type). Có thể được dùng cho các loại van có yêu cầu đóng, mở thường xuyên. Kết cấu đơn giản do đó dễ bảo trì sửa chữa. Công suất đầu ra(Output power) có thể được thay đổi dễ dàng nhờ sự thay đổi áp suất khí nén cung cấp (chỉ áp dụng cho kiểu hình tác động kép). Có thể sử dụng để kiểm soát (điều chỉnh) lưu lượng (slot ring control = flow control). Có thể được sử dụng không cần các bộ phận chống cháy nổ kể cả trong khu vực luật pháp yêu cầu.
Ứng dụng
Van bi đóng mở bằng khí nén áp dụng cho những trong nhà máy dùng cho dây chuyền tự động ít vận hành của con người hơn.

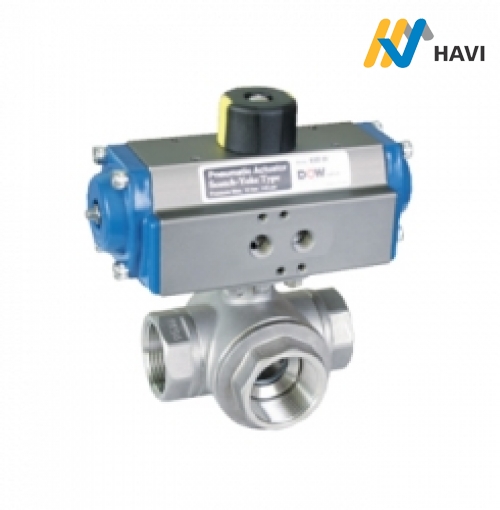

3-Way Ball Valve

AVP-07(D,S)

3/4/5-Way Ball Valve

AVP-08(D,S)

AVP-07(D,S)

3-Way Ball Valve

Max. Pressure	: 1000PSI (70㎏/㎠) W.O.G 1/4″~1-1/4″ 800PSI (56㎏/㎠) W.O.G 1-1/2″~2″
Max. Temperature	: 180℃
Ball	: Standard flow
Material	: ASTM A351-CF8M(1.4408) ASTM A351-CF8(1.4308)
End connection	: BS21 1973(BSPT), ANSI B2.1(NPT), DIN 259/2999, ISO 228

첨부파일1	AVP-07(D).dwg
첨부파일2	AVP-07(S).dwg

- ISO 5211 direct mounting pad
- Available in L or T-position
- 4 Ball seats design
- Blow-out proof stem
- Investment casting body & end cap

OPTION
- Full port
- Socket weld ends (JIS B2316)
- Carbon filled teflon seat
- PTFE/PFA coating(40-70µm)
- 180o Operation stop plate

Features

FLOOR PLAN


AVP-07(D)	AVP-07(S)

ACTUATOR(DOUBLE ACTING, SINGLE ACTING)

Accessories
+ Solenoid valve(Weather, Explosion proof) + Limit switch box(Weather, Explosion proof) + Electro-pneumatic positioner + Filter regulator unit	+ Speed controller + Silencer(Metal) + One touch fitting(6Φ, 8Φ)

MATERIALS LIST

NO.	PART	MATERIAL
1	BODY	ASTM A351-CF8M
2	END CAP	ASTM A351-CF8M
3	BALL	SS 316
4	BALL SEAT	TFM-1600
5	STEM	SS 316
6	GASKET	TFM-1600
7	THRUST WASHER	TFM-1600
8	O-RING	VITON
9	STEM PACKING	TFM-1600
10	GLAND	SS 304
11	DISK WASHER	SS 301
12	STEM NUT	SS 304
13	NUT STOP	SS 304
14	SPACE WASHER	SS 304
15	BODY	ALUMINUM ALLOY
16	COVER	ALUMINUM ALLOY

DIMENSIONS Model:AVP- 07(D)

SIZE		Ød	L	H	A	BODY / ACTUATOR	Stem / ISO5211	BOLT	TORQUE		WEIGHT (kg)
Inch	mm	Ød	L	H	A	BODY / ACTUATOR	Stem / ISO5211	BOLT	N.m	Kg.m	WEIGHT (kg)
1/4″	8A	11	72	111.5	97	AV-07 / RP-040SD	9mm / F03,04	M5×20	9	0.92	1.3
3/8″	10A	11	72	112.5	97	AV-07 / RP-040SD	9mm / F03,04	M5×20	9	0.92	1.2
1/2″	15A	12	72	116	97	AV-07 / RP-040SD	9mm / F03,04	M5×20	9	0.92	1.2
3/4″	20A	15	84.5	135	162	AV-07 / RP-050SD	9mm / F03,04	M5×25	11	1.12	2.1
1″	25A	20	100	142	162	AV-07 / RP-050SD	11mm / F04,05	M5×30	13	1.33	2.6
1-1/4″	32A	25	113	150	162	AV-07 / RP-050SD	11mm / F04,05	M5×30	24	2.45	3.3
1-1/2″	40A	32	125.5	180	202	AV-07 / RP-065SD	14mm / F05,07	M5×30	43	4.39	5.1
2″	50A	38	150	199	202	AV-07 / RP-065SD	14mm / F05,07	M5×30	53	5.41	7

DIMENSIONS Model:AVP- 07(S)

SIZE		Ød	L	H	A	BODY / ACTUATOR	Stem / ISO5211	BOLT	TORQUE		WEIGHT (kg)
Inch	mm	Ød	L	H	A	BODY / ACTUATOR	Stem / ISO5211	BOLT	N.m	Kg.m	WEIGHT (kg)
1/4″	8A	11	72	124.5	257	AV-07 / RP-050SS	9mm / F03,04	M5×20	9	0.92	2.3
3/8″	10A	11	72	125.5	257	AV-07 / RP-050SS	9mm / F03,04	M5×20	9	0.92	2.3
1/2″	15A	12	72	129	257	AV-07 / RP-050SS	9mm / F03,04	M5×20	9	0.92	2.3
3/4″	20A	15	84.5	136	257	AV-07 / RP-050SS	9mm / F03,04	M5×25	11	1.12	2.5
1″	25A	20	100	161	314	AV-07 / RP-065SS	11mm / F04,05	M5×30	13	1.33	4.5
1-1/4″	32A	25	113	169	314	AV-07 / RP-065SS	11mm / F04,05	M5×30	24	2.45	5.2
1-1/2″	40A	32	125.5	197	430	AV-07 / RP-080SS	14mm / F05,07	M5×30	43	4.39	8.7
2″	50A	38	150	216	430	AV-07 / RP-080SS	14mm / F05,07	M5×30	53	5.41	10.6

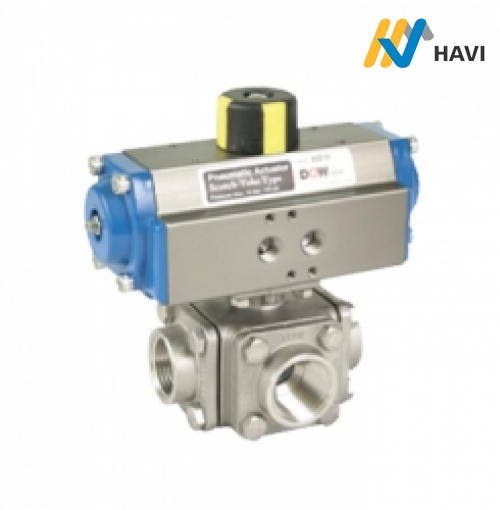

AVP-08(D,S)

3/4/5-Way Ball Valve

Max. Pressure	: 800PSI (56㎏/㎠)
Max. Temperature	: 180℃
Ball	: Standard flow
Material	: ASTM A351-CF8M(1.4408) ASTM A351-CF8 (1.4308)

첨부파일1	AVP-08(D).dwg
첨부파일2	AVP-08(S).dwg

- End connection :
* Screwed: BS21 1973(BSPT),ANSI B2.1(NPT),DIN 259/2999,ISO 228
* Socket Weld: JIS B2316, ANSI B16.11
* Butt Weld (37.5o)
- Available in L, T, X & I-position
- Direct mounting pad ISO5211
- 4 Ball seats design
- Locking function
- Blow-out proof stem
- Investment casting body & end cap

OPTION
- Full flow
- Carbon filled teflon seat
- PTFE/PFA coating (40~70µm)
- Cavity filled teflon seat
- 180o Operation stop plate
- Steam jacket
- Fire safe design
- Special alloy:Hastally C276/Super duplex/Alloy 20/Monel 400

Features

FLOOR PLAN


AVP-08(D)	AVP-08(S)

ACTUATOR(DOUBLE ACTING, SINGLE ACTING)

Accessories
+ Solenoid valve(Weather, Explosion proof) + Limit switch box(Weather, Explosion proof) + Electro-pneumatic positioner + Filter regulator unit	+ Speed controller + Silencer(Metal) + One touch fitting(6Φ, 8Φ)

MATERIALS LIST (SIZE : 1/4” to 2”)

NO.	PART	MATERIAL
1	BODY	ASTM A351-CF8M
2	END CAP	ASTM A351-CF8M
3	BALL	SS 316
4	STEM	SS 316
5	BALL SEAT	TFM1600
6	GASKET	TFM1600
7	THRUST WASHER	RPTFE
8	O-RING	VITON
9	STEM PACKING	TFM1600
10	GLAND	SS 304
11	DISC WASHER	SS 301
12	STEM NUT	SS 304
13	NUT STOP	SS 304
14	SPACE WASHER	SS 304
15	BODY	ALUMINUM ALLOY
16	COVER	ALUMINUM ALLOY

DIMENSIONS Model:AVP- 08(D)

SIZE		Ød	L	H	A	BODY / ACTUATOR	Stem / ISO5211	TORQUE
Inch	mm	Ød	L	H	A	BODY / ACTUATOR	Stem / ISO5211	N.m	Kg.m
1/4″	8A	12.5	88	125.5	162	AV-08 / RP-050SD	9mm / F03,04	10.3	1.05
3/8″	10A	12.5	88	125.5	162	AV-08 / RP-050SD	9mm / F03,04	10.3	1.05
1/2″	15A	12.5	88	125.5	162	AV-08 / RP-050SD	9mm / F03,04	10.3	1.05
3/4″	20A	15	105	128	162	AV-08 / RP-050SD	9mm / F03,04	12.8	1.31
1″	25A	20	112	136	162	AV-08 / RP-050SD	11mm / F04,05	15.4	1.57
1-1/4″	32A	25	128	161	202	AV-08 / RP-065SD	11mm / F04,05	32.1	3.27
1-1/2″	40A	32	140	169	202	AV-08 / RP-065SD	14mm / F05,07	34.6	3.53
2″	50A	38	160	180	202	AV-08 / RP-065SD	14mm / F05,07	55.2	5.63

DIMENSIONS Model:AVP- 08(S)

SIZE		Ød	L	H	A	BODY / ACTUATOR	Stem / ISO5211	TORQUE
Inch	mm	Ød	L	H	A	BODY / ACTUATOR	Stem / ISO5211	N.m	Kg.m
1/4″	8A	12.5	88	125.5	257	AV-08 / RP-050SS	9mm / F03,04	10.3	1.05
3/8″	10A	12.5	88	125.5	257	AV-08 / RP-050SS	9mm / F03,04	10.3	1.05
1/2″	15A	12.5	88	125.5	257	AV-08 / RP-050SS	9mm / F03,04	10.3	1.05
3/4″	20A	15	105	128	257	AV-08 / RP-050SS	9mm / F03,04	12.8	1.31
1″	25A	20	112	155	314	AV-08 / RP-065SS	11mm / F04,05	15.4	1.57
1-1/4″	32A	25	128	161	314	AV-08 / RP-065SS	11mm / F04,05	32.1	3.27
1-1/2″	40A	32	140	186	430	AV-08 / RP-080SS	14mm / F05,07	34.6	3.53
2″	50A	38	160	197	430	AV-08 / RP-080SS	14mm / F05,07	55.2	5.63
