Van Bướm Điều Khiển Khí Nén

VAN BƯỚM ĐIỀU KHIỂN BẰNG KHÍ NÉN
Van bướm hoạt động bằng khí nén sẽ biến năng lượng từ khí nén này thành chuyển động tròn hay thẳng phụ thuộc vào kiểu của bộ truyền động piston.

Ứng dụng

Van bướm điều khiển bằng tín hiệu khí nén áp dụng cho những dây chuyền tự động ít vận hành của con người hơn.

Lượt xem:
400
Giá:
Liên hệ
Số lượng:

- +

Đặt hàng

Tổng quan
Thông số kỹ thuật
Bình luận

Pneumatic

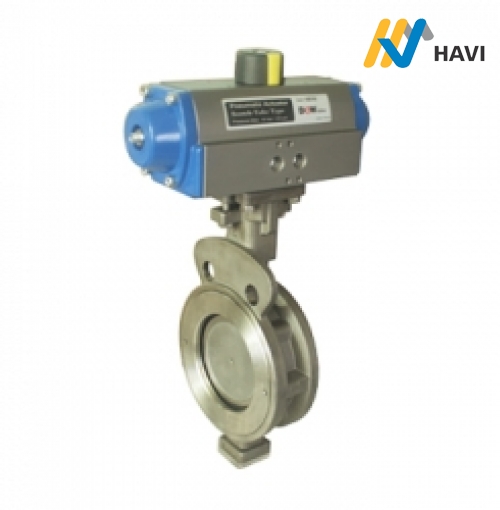

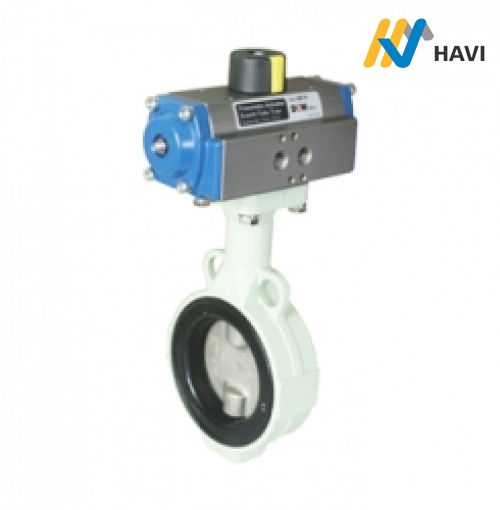

AVP-13(D,S)

AL, Pneumatic

AVP-14(D,S)

H/P 10K, Pneumatic

AVP-15(D,S)

H/P 20K, Pneumatic

AVP-16(D,S)

AVP-13(D,S)

Pneumatic

Type of body	: Wafer
Flange	: JIS 10K
Max. Pressure	: 10㎏/㎠ (0.98MPa)

- Material :
Body : Cast Iron, Cast Steel, Ductile Iron, Stainless Steel
Disc : Stainless Steel, Aluminium Bronze
Stem : SS 410
Seat : EPDM, NBR, PTFE, VITON
- Max. Temperature :
EPDM (-20℃ to +120℃)
NBR (-10℃ to +80℃)
- Test :
Body = 15㎏/㎠ (1.47MPa)
Seat = 11㎏/㎠ (1.08MPa)

OPTION
- Lug body
- Flange body
- Size : 14″~48″
- Coating disc (PFA, Viton)

ACTUATOR

AVP- 13(D)	AVP- 13(S)
Accessories : + Solenoid valve with Neon lamp (IP65) + Limit switch box (Weather, Explosion proof) + Electro-pneumatic positioner + Filter regulator unit + Speed controller + Silencer (Metal) + One touch fitting (6Ø, 8Ø) + Side handwheel + Declutch gear operator	Accessories : + Solenoid valve with Neon lamp (IP65) + Limit switch box (Weather, Explosion proof) + Electro-pneumatic positioner + Filter regulator unit + Speed controller + Silencer (Metal) + One touch fitting (6Ø, 8Ø)

DIMENSIONS AVP- 13(D)

SIZE		ød	L	H	A	B	E	N-Øh	BODY / ACTUATOR	Stem / ISO5211	BOLT	TORQUE
Inch	mm	ød	L	H	A	B	E	N-Øh	BODY / ACTUATOR	Stem / ISO5211	BOLT	N.m	Kg.m
1-1/2"	40A	38.0	33	263	162	87	69	4-16	AV-13 / RP-050SD	11mm / F07	HEX8×30	15	1.5
2"	50A	51.5	43	273	162	87	69	4-19	AV-13 / RP-050SD	11mm / F07	HEX8×30	19	1.9
2-1/2"	65A	63.5	46	293	162	87	69	4-19	AV-13 / RP-050SD	11mm / F07	HEX8×30	28	2.8
3"	80A	78.0	46	340	202	106	83	4-19	AV-13 / RP-065SD	11mm / F07	HEX8×30	34	3.5
4"	100A	101.5	52	370	202	106	83	8-19	AV-13 / RP-065SD	11mm / F07	HEX8×30	47	4.8
5"	125A	125.0	56	417	262	123	98	8-22	AV-13 / RP-080SD	14mm / F07	HEX8×30	71	7.2
6"	150A	148.0	56	444	262	123	98	8-22	AV-13 / RP-080SD	14mm / F07	HEX8×30	108	11
8"	200A	198.0	60	535	311	143	114	8-22	AV-13 / RP-100SD	17mm / F07	HEX10×30	177	18
10"	250A	248.0	68	663	390	164	136	12-25	AV-13 / RP-125SD	17mm / F07	HEX10×30	373	38
12"	300A	298.0	78	725	390	164	136	12-25	AV-13 / RP-125SD	22mm / F10	HEX10×30	490	50
14"	350A	346.0	78	725	390	164	136	12-29	AV-13 / RP-140SD	22mm / F10	HEX10×30	618	63
16"	400A	395.0	102	725	390	164	136	16-29	AV-13 / RP-160SD	27mm / F14	HEX10×30	785	80

DIMENSIONS AVP- 13(S)

SIZE		ød	L	H	A	B	E	N-Øh	BODY / ACTUATOR	Stem / ISO5211	BOLT	TORQUE
Inch	mm	ød	L	H	A	B	E	N-Øh	BODY / ACTUATOR	Stem / ISO5211	BOLT	N.m	Kg.m
1-1/2"	40A	38.0	33	263	257	87	69	4-16	AV-13 / RP-050SS	11mm / F07	HEX8×30	15	1.5
2"	50A	51.5	43	273	257	87	69	4-19	AV-13 / RP-050SS	11mm / F07	HEX8×30	19	1.9
2-1/2"	65A	63.5	46	293	314	106	83	4-19	AV-13 / RP-065SS	11mm / F07	HEX8×30	28	2.8
3"	80A	78.0	46	340	430	123	98	4-19	AV-13 / RP-080SS	11mm / F07	HEX8×30	34	3.5
4"	100A	101.5	52	370	430	123	98	8-19	AV-13 / RP-080SS	11mm / F07	HEX8×30	47	4.8
5"	125A	125.0	56	417	500	143	114	8-22	AV-13 / RP-100SS	14mm / F07	HEX8×30	71	7.2
6"	150A	148.0	56	444	606	164	136	8-22	AV-13 / RP-125SS	14mm / F07	HEX8×30	108	11
8"	200A	198.0	60	535	606	164	136	8-22	AV-13 / RP-125SS	17mm / F07	HEX10×30	177	18
10"	250A	248.0	68	663	682	180	158	12-25	AV-13 / RP-140SS	17mm / F07	HEX10×30	373	38
12"	300A	298.0	78	725	781	210	178	12-25	AV-13 / RP-160SS	22mm / F10	HEX10×30	490	50
14"	350A	346.0	78	725	781	210	178	12-29	AV-13 / RP-160SS	22mm / F10	HEX10×30	618	63
16"	400A	395.0	102	725	781	210	178	16-29	AV-13 / RP-210SS	27mm / F14	HEX10×30	785	80

AVP-14(D,S)

AL, Pneumatic

Type of body	: Wafer
Flange	: JIS 10K
Face to face dimension	: ISO 5752
Top flange dimension	: Bolt hole ISO 5211
Max. Pressure	: 10㎏/㎠ (0.98MPa)

- Material :
Body : Aluminum Alloy Diecast (ADC-12)
Disc : Stainless Steel (304, 316)
Stem : Stainless Steel (304, 316)
Seat : EPDM, NBR
- Max. Temperature :
EPDM (-20℃ to +120℃)
NBR (-10℃ to +80℃)
- Test :
Body = 15㎏/㎠ (1.47MPa)
Seat = 11㎏/㎠ (1.08MPa)
- Light weight & compact

OPTION
- Long bonnet

ACTUATOR

Accessories :
+ Solenoid valve with Neon lamp (IP65)
+ Limit switch box (Weather, Explosion proof)
+ Electro-pneumatic positioner
+ Filter regulator unit
+ Speed controller
+ Silencer (Metal)
+ One touch fitting (6Ø, 8Ø)

DIMENSIONS AVP- 14(D)

SIZE		ød	ØD	L	H	A	B	E	BODY / ACTUATOR	Stem / ISO5211	TORQUE
Inch	mm	ød	ØD	L	H	A	B	E	BODY / ACTUATOR	Stem / ISO5211	N.m	Kg.m
1-1/4"	32A	45	80	33	257	162	87	69	AV-14 / RP-050SD	9mm / F04,05	11.8	1.2
1-1/2"	40A	45	80	33	257	162	87	69	AV-14 / RP-050SD	9mm / F04,05	11.8	1.2
2"	50A	55	100	40	280	162	87	69	AV-14 / RP-050SD	9mm / F04,05	11.8	1.2
2-1/2"	65A	65	120	43	297	162	87	69	AV-14 / RP-050SD	9mm / F05	19.1	1.9
3"	80A	80	130	43	322	162	87	69	AV-14 / RP-050SD	11mm / F05,07	27.5	2.8
4"	100A	100	155	50	366	202	106	83	AV-14 / RP-065SD	11mm / F05,07	44.1	4.5
5"	125A	125	185	53	401	202	106	83	AV-14 / RP-065SD	14mm / F05,07	72.6	7.4
6"	150A	150	215	53	448	262	123	98	AV-14 / RP-080SD	14mm / F07	107.9	11
8"	200A	200	265	63	543	311	143	114	AV-14 / RP-100SD	17mm / F07	171.6	17.5
10"	250A	250	327	63	608	311	143	114	AV-14 / RP-100SD	22mm / F10	264.8	27
12"	300A	300	370	75	689	390	164	136	AV-14 / RP-125SD	22mm / F10	362.9	37

DIMENSIONS AVP- 14(S)

SIZE		ød	ØD	L	H	A	B	E	BODY / ACTUATOR	Stem / ISO5211	TORQUE
Inch	mm	ød	ØD	L	H	A	B	E	BODY / ACTUATOR	Stem / ISO5211	N.m	Kg.m
1-1/4"	32A	45	80	33	257	257	87	69	AV-14 / RP-050SS	9mm / F04,05	11.8	1.2
1-1/2"	40A	45	80	33	257	257	87	69	AV-14 / RP-050SS	9mm / F04,05	11.8	1.2
2"	50A	55	100	40	280	257	87	69	AV-14 / RP-050SS	9mm / F04,05	11.8	1.2
2-1/2"	65A	65	120	43	297	314	106	83	AV-14 / RP-065SS	9mm / F05	19.1	1.9
3"	80A	80	130	43	322	314	106	83	AV-14 / RP-065SS	11mm / F05,07	27.5	2.8
4"	100A	100	155	50	366	430	123	98	AV-14 / RP-080SS	11mm / F05,07	44.1	4.5
5"	125A	125	185	53	401	500	143	114	AV-14 / RP-100SS	14mm / F05,07	72.6	7.4
6"	150A	150	215	53	448	606	164	136	AV-14 / RP-125SS	14mm / F07	107.9	11
8"	200A	200	265	63	543	606	164	136	AV-14 / RP-125SS	17mm / F07	171.6	17.5
10"	250A	250	327	63	608	682	180	158	AV-14 / RP-140SS	22mm / F10	264.8	27
12"	300A	300	370	75	689	781	210	178	AV-14 / RP-160SS	22mm / F10	362.9	37

AVP-15(D,S)

H/P 10K, Pneumatic

Type of body	: Wafer
Flange	: JIS 10K/20K, ANSI 150LBS
Face to face dimension	: ISO 5752
Top flange dimension	: Bolt hole ISO 5211
Stem dimension	: Square drive to ISO 5211

- Double eccentric (offset) disc
- Material :
Body : Ductile iron, Cast steel
Stainless steel (304, 316)
Disc : Stainless steel (304, 316 & 316L)
Stem : Stainless steel (304, 316, 316L & 630)
Seat ring : EPDM, PTFE, RTFE, Metal
- Vacuum equipment (up to 10-5 Torr)
- Max. Temperature :
EPDM (-20℃ to +120℃)
PTFE (-60℃ to +160℃)
RTFE (-60℃ to +200℃)
Metal (-120℃ to +450℃)

OPTION
- Lugged body
- Long bonnet

ACTUATOR

DIMENSIONS AVP- 15(D)

SIZE		ød	L	H	A	B	E	BODY / ACTUATOR	Stem / ISO5211	TORQUE
Inch	mm	ød	L	H	A	B	E	BODY / ACTUATOR	Stem / ISO5211	N.m	Kg.m
3/4"	20A	28	33	217	133	75	90	AV-15 / RP-050SD	9mm / F07	12	1.2
1"	25A	28	33	217	133	75	90	AV-15 / RP-050SD	9mm / F07	12	1.2
1-1/4"	32A	37	33	232	133	75	90	AV-15 / RP-050SD	9mm / F07	12	1.2
1-1/2"	40A	37	33	232	133	75	90	AV-15 / RP-050SD	9mm / F07	12	1.2
2"	50A	49	43	287	133	75	90	AV-15 / RP-050SD	11mm / F07	13	1.3
2-1/2"	65A	62	47	297	133	75	90	AV-15 / RP-050SD	11mm / F07	23	2.3
3"	80A	73	48	336	202	89	107	AV-15 / RP-065SD	11mm / F07	32	3.2
4"	100A	95	54	376	202	89	107	AV-15 / RP-065SD	11mm / F07	51	5.1
5"	125A	122	57	438	262	101	126	AV-15 / RP-080SD	14mm / F07	85	9
6"	150A	141	57	483	262	101	126	AV-15 / RP-080SD	17mm / F07	124	12.4
8"	200A	194	64	558	311	129	148	AV-15 / RP-100SD	22mm / F10	199	20
10"	250A	238	72	654	332	164	194	AV-15 / RP-140SD	22mm / F12	307	31
12"	300A	278	81	749	366	188	216	AV-15 / RP-160SD	27mm / F12	425	43

DIMENSIONS AVP- 15(S)

SIZE		ød	L	H	A	B	E	BODY / ACTUATOR	Stem / ISO5211	TORQUE
Inch	mm	ød	L	H	A	B	E	BODY / ACTUATOR	Stem / ISO5211	N.m	Kg.m
3/4"	20A	28	33	217	257	75	90	AV-15 / RP-050SS	9mm / F07	12	1.2
1"	25A	28	33	217	257	75	90	AV-15 / RP-050SS	9mm / F07	12	1.2
1-1/4"	32A	37	33	232	257	75	90	AV-15 / RP-050SS	9mm / F07	12	1.2
1-1/2"	40A	37	33	232	257	75	90	AV-15 / RP-050SS	9mm / F07	12	1.2
2"	50A	49	43	287	314	89	107	AV-15 / RP-065SS	11mm / F07	13	1.3
2-1/2"	65A	62	47	297	314	89	107	AV-15 / RP-065SS	11mm / F07	23	2.3
3"	80A	73	48	336	430	101	126	AV-15 / RP-080SS	11mm / F07	32	3.2
4"	100A	95	54	376	430	101	126	AV-15 / RP-080SS	11mm / F07	51	5.1
5"	125A	122	57	438	500	129	148	AV-15 / RP-100SS	14mm / F07	85	9
6"	150A	141	57	483	606	151	174	AV-15 / RP-125SS	17mm / F07	124	12.4
8"	200A	194	64	558	606	151	174	AV-15 / RP-125SS	22mm / F10	199	20
10"	250A	238	72	654	781	188	216	AV-15 / RP-160SS	22mm / F12	307	31
12"	300A	278	81	749	781	188	216	AV-15 / RP-160SS	27mm / F12	425	43
