1. Giới thiệu về cảm biến nhiệt độ R190

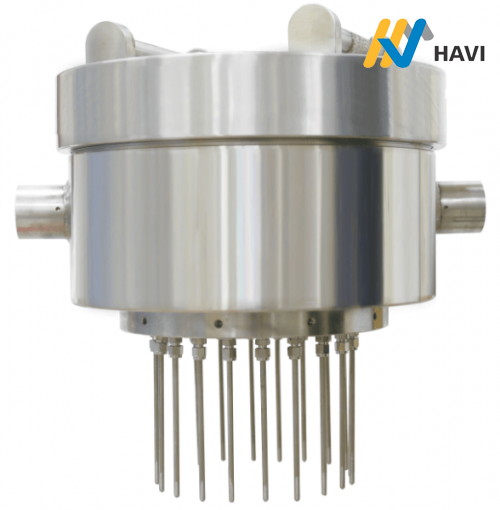

Cảm biến nhiệt độ Wise R190 là cảm biến nhiệt độ chống cháy nổ với độ chính xác cao và độ tin cậy cao cho các ngành công nghiệp đông lạnh như thiết bị đầu cuối bồn chứa LNG và máy tạo oxy. Các cảm biến nhiệt độ có sẵn dưới dạng RTD tùy thuộc vào cách sử dụng và nó có thể được thiết kế theo yêu cầu của người dùng. Hơn nữa, các cảm biến này có thể được sản xuất theo yêu cầu kỹ thuật của mặt bích hoặc ren cho các điểm đo yêu cầu.
Series R190 được thiết kế với kết cấu chống cháy nổ chịu áp lực, và ngay cả khi xảy ra cháy nổ do ngọn lửa hoặc nhiệt bên trong bình chứa thì khí gas bên ngoài cũng không bị ảnh hưởng. Sản phẩm được phân phối chính hãnh tại Wise Việt nam.
2. Vật liệu và các tiêu chuẩn của R190 Wise
| Hộp đựng mối nối hai mạch điện |
316SS |
| Kiểu cặp nhiệt điện |
Pt 100Ω ở 0 ℃ |
| Vật liệu vỏ bọc |
316L SS |
| Đường kính ngoài của vỏ bọc |
3,2, 4,8 và 6,4 mm |
| Phạm vi nhiệt độ |
-200 ~ 100 ℃ |
| Điểm đo tối đa |
15 điểm |
| Dung sai khi đọc nhiệt độ |
- Loại A: ± (0,15 + 0,002 ltl)
- Loại B: ± (0,3 + 0,005 ltl)
|
| Chứng chỉ |
KCS Ex d IIC T6 |
| Mức độ bảo vệ |
- EN60529 / IEC529 / IP56
- EN60529 / IEC529 / IP66
|
3. Cấu tạo
4. Lưu ý trước khi lắp đặt cảm biến nhiệt độ R190
- Không transfer cho SHEATH vì tải trọng của HEAD và các cụm của nó lớn.
- Không tác động ngoại lực vật lý lên SHEATH khi cụm cảm biến đang được vận chuyển đến bể chứa. Đặc biệt là ở dưới cùng của mặt bích Phần SHEATH giảm dần rất dễ vỡ, vì vậy hãy cẩn thận khi xử lý.
- PAD được hàn bằng cách định vị chính xác từng vị trí theo TAG NO được chỉ định trên PAD.
- COMPRESSION FITTING được kết nối với PAD bằng tiêu chuẩn kết nối ren NPT 1/4″. Đây là bộ phận có chứa yếu tố chịu lực bằng gốm, vì vậy chỉ cần một tác động nhỏ cũng có thể gây hư hỏng.
- Khi siết COMPRESSION FITTING, hãy siết chặt càng nhiều càng tốt bằng tay và sau đó dùng cờ lê để siết chặt hơn.
- Khi cài đặt COMPRESSION FITTING với mặt bích của nozzle hãy sử dụng chất làm kín để vặn chặt để khí bên trong không bị rò rỉ.
- Khi uốn cong SHEATH, bán kính uốn cong tối thiểu phải bằng 5 lần đường kính ngoài của seat. Tuy nhiên, vì phần tử điện trở được tích hợp vào đầu của tấm, không được uốn cong trong vòng 100mm tính từ đầu.
5. Cách kết nối dây cáp
- Chèn cáp vào CONDUIT của HEAD.
- Chú ý đến TAG NO để kết nối chính xác được thực hiện với terminal liên quan.
- Khi kết nối các terminal đảm bảo rằng chúng không xoay và gây nhiễu cho các thiết bị lân cận.
- Là nguồn điện của đồng hồ đo điện trở nên dao động điện áp tương đối nhỏ. Khi cần nguồn điện một chiều (1 ~ 12V), thường sử dụng bộ chỉnh lưu với máy biến áp nếu có nguồn điện xoay chiều. Đặc biệt, khi sử dụng chiết áp, hãy sử dụng pin lưu trữ, cell khô hoặc nguồn điện ổn định DC.
- Trong mạch đo điện trở 3 dây, Ra là biến trở Ri, Rii, Riii là điện trở của dây 3 dây, R và R ‘là điện trở cố định bên trong cầu. Áp dụng định luật KIRCHHOFF, giá trị điện trở Rz của RTD trở thành Ra = Rz + (Riii-Ri). Nếu điện trở của dây không có sự chênh lệch thì điện trở của dây là bù và chỉ đo được điện trở của nhiệt kế điện trở.
- Chú ý không để các chất bẩn như nước mưa, bụi bay vào đầu khi đấu dây.
- Sau khi lắp ráp terminal, vặn chặt nắp đầu theo chiều kim đồng hồ cho đến khi O-RING bên trong head contacts và không rotate by hand, sau đó sử dụng một công cụ để siết chặt nó cho đến khi nó không thể mở được nếu không có dụng cụ.
- Để ngăn nước mưa xâm nhập vào sản phẩm, hãy cắm plug vào phía bên không sử dụng của CONDUIT.
- Để bảo vệ sản phẩm khỏi mưa hoặc hơi ẩm, hãy quấn băng dính chống thấm xung quanh mối nối vít hoặc bôi mỡ để bịt kín.
