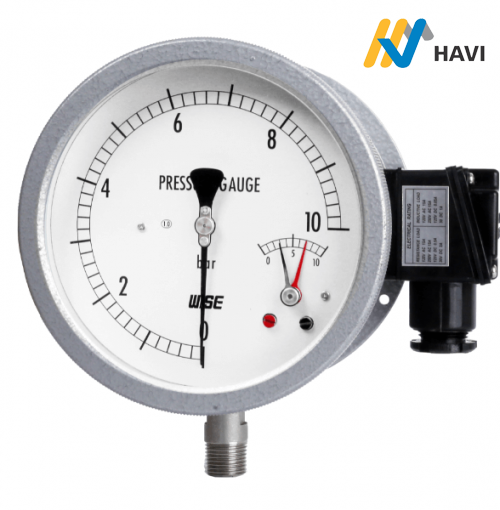

ĐỒNG HỒ ÁP SUẤT P535 – P536 WISE

Model: P535 – P536
Vật liệu: Inox 316
Đường kính mặt: 100 and 150mm

Lượt xem:
1758
Giá:
Liên hệ
Số lượng:

- +

Đặt hàng

Tổng quan
Thông số kỹ thuật
Bình luận

1. Giới thiệu đồng hồ áp suất P535 – P536

Đồng hồ áp suất P535 – P536 là đồng hồ áp suất 3 kim Wise là loại công tắc tiếp xúc vi mô và thích hợp cho chất lỏng ăn mòn và dùng để đo áp suất cao. Sản phẩm được phân phối duy nhất tại Wise Việt nam.

3. Các thông số kỹ thuật

✦ Đường kính mặt – Đường kính danh nghĩa :

100 và 150mm

✦ Đơn vị đo :

MPa, kPa, bar

✦ Dải đo :

-0.1 ~ 0 to -0.1 ~ 2 MPa
0 ~ 0.1 to 0 ~ 35 MPa

✦ Nhiệt độ làm việc :

Môi trường: -20 ~ 65℃
Chất lỏng: Max. 100°C

✦ Áp lực làm việc :

Steady : 100 % of full scale
Over range protection : 130 % of full scale

✦ Hiệu ứng nhiệt độ :

Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn ( 20^oC ) sẽ được ảnh hưởng trong khoảng ± 0,4% trên 10^oC toàn thang đo.

✦ Cấp chính xác :

Indicator : ±1.0 % of full scale
Alarm setting : ±3.0 % of full scale

✦ Repeatability :

±1.0 % of adjustable range

✦ Degree of protection :

EN60529/IEC529/IP55

3. Vật liệu và tiêu chuẩn kết nối đồng hồ áp suất P535 – P536

Vật liệu kết nối áp suất	Thép không gỉ (316SS)
Ống bourdon	Ống bourdon loại C Thép không gỉ (316SS)
Vỏ	ALDC 12.1, sơn màu xám bạc cho 150 mm ALDC 12.1, sơn đen cho 100 mm
Contact	Micro contact type One SPDT or two SPDT
Contact rating	150 mm – SPDT contact rating AC 125 V / 250 V, 15 A DC 125 V, 0.4 A for resistance load DC 125V, 0.03 A for inductive load 100 mm AC 250 V, 3 A / AC 125 V, 5 A DC 250 V, 0.2 A / DC 125 V, 0.4 A DC 30 V, 4 A Dielectric strength : AC 500 V/min
Conduit connection	150 mm : 3/4″ PF 100 mm : M20 x 1.5
Process connection	3/8″, 1/2″ PT, NPT and PF
Chứng chỉ	Pressure equipment directive (2014/68/EU) Annex III Module H

4. Cấu tạo của đồng hồ áp suất P535 – P536

Đối v ới mặt 100mm:

CẤU tạo đồng hồ P535-36 mặt 100

Đối với mặt 150mm:

5. Đặc điểm của Electrical properties

Đồng hồ áp suất Wise P535 – P536 với các mức điện áp như sau:

6. Lưu ý – hệ thống kết nối

Vui lòng sử dụng đúng cách điện PVC dây hoặc cáp captire.
Sử dụng M4 crimps đến connect terminals cho solid contacts.
Kiểm tra xem confirm contact types đã được kết nối với connecting terminals hay chưa.
Trong trường hợp sử dụng ống dẫn, hãy sử dụng phụ kiện làm kín không thấm nước.
Trong trường hợp sử dụng cable gland, hãy sử dụng loại cable gland chống thấm nước.

7. Lưu ý khi sử dụng

1. Khi lắp đặt đồng hồ đo áp suất Wise lần đầu tiên, nên sử dụng van để có thể loại bỏ hoặc kiểm soát một cách dễ dàng.

2. Cần phải tìm hiểu những điều sau đây trước khi sử dụng máy đo.

Pulsation tồn tại? Nếu có, hãy sử dụng Dampner.
Vibration tồn tại? Nếu có, hãy đổ đầy dầu vào đồng hồ đo hoặc sử dụng đồng hồ đo đầy dầu.
Nhiệt độ môi trường xung quanh có cao không? Nếu có, sau đó sử dụng máy đo kiểu mao quản.

3. Trước khi sử dụng máy đo, hãy đảm bảo rằng điểm 0 được điều chỉnh đúng cách.

4. Trên vít kết nối, sử dụng băng teflon hoặc miếng đệm để lắp máy đo một cách chắc chắn.

5. Khi cài đặt xong, từ từ mở van để biết con trỏ đã chính xác chưa cho biết áp suất hiện tại.
